Name: CK36L STC36L Horizontal-Schrägbett-CNC-Drehmaschine, Schwerlastausführung, Torno, China
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

Schnelles Detail

● Max. Drehdurchmesser über Bett: 360 mm

● Maximaler Drehdurchmesser über dem Schlitten: 200 mm

● Maximale Werkstücklänge: 500/750 mm

● Verfahrweg der X-Achse: 210 mm

● Verfahrweg der Z-Achse: 500 mm

● Spindelbohrung: 56/66 mm

● Maximale Spindeldrehzahl: 4000 U/min

● Spindelmotorleistung: 5.5 kW

Video

Beschreibung

Hauptmerkmale der Maschine STC36L

● 45°-Drehbankbett, einfache Spanabfuhr, kompakte Bauweise, ansprechendes Erscheinungsbild

● Hohe Präzision: X/Z-Achse mit Präzisionskugelgewindetrieb und Linearführung aus Taiwan.

● Hydraulischer Revolverkopf, mehr Werkzeugstationen, schneller, zuverlässiger und präziser Werkzeugwechsel, spart Bearbeitungszeit.

● CNC-Steuerungen von GSK, Siemens und Fanuc stehen zur Auswahl.

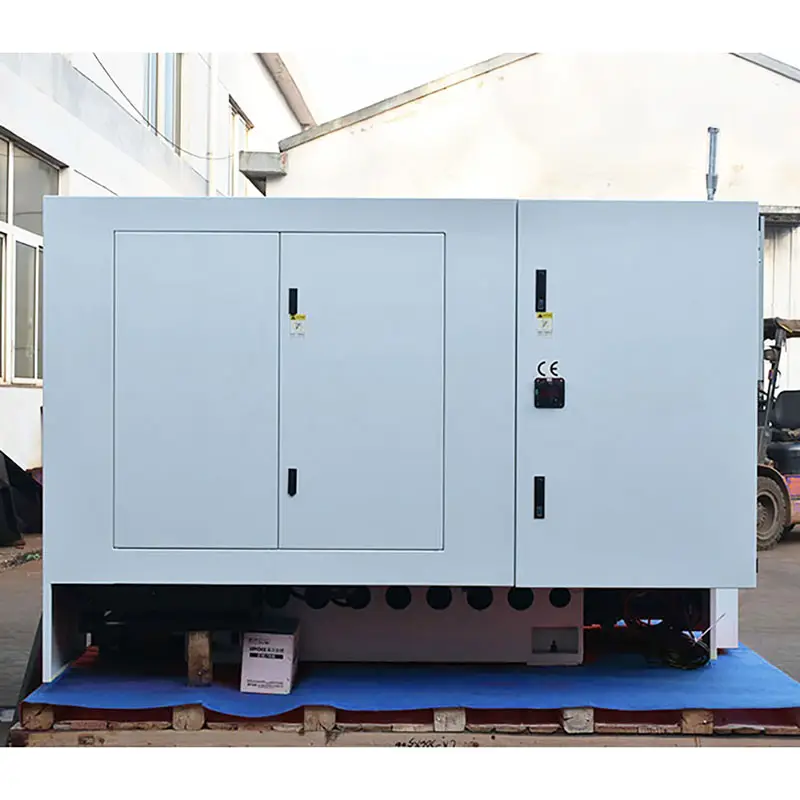

STC36L 13

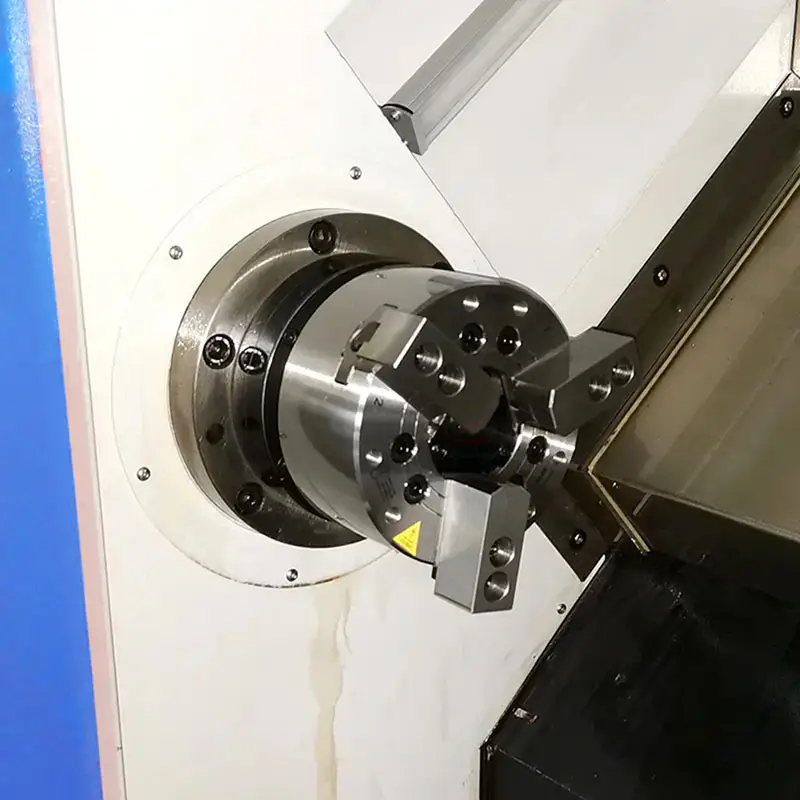

STC36L 5

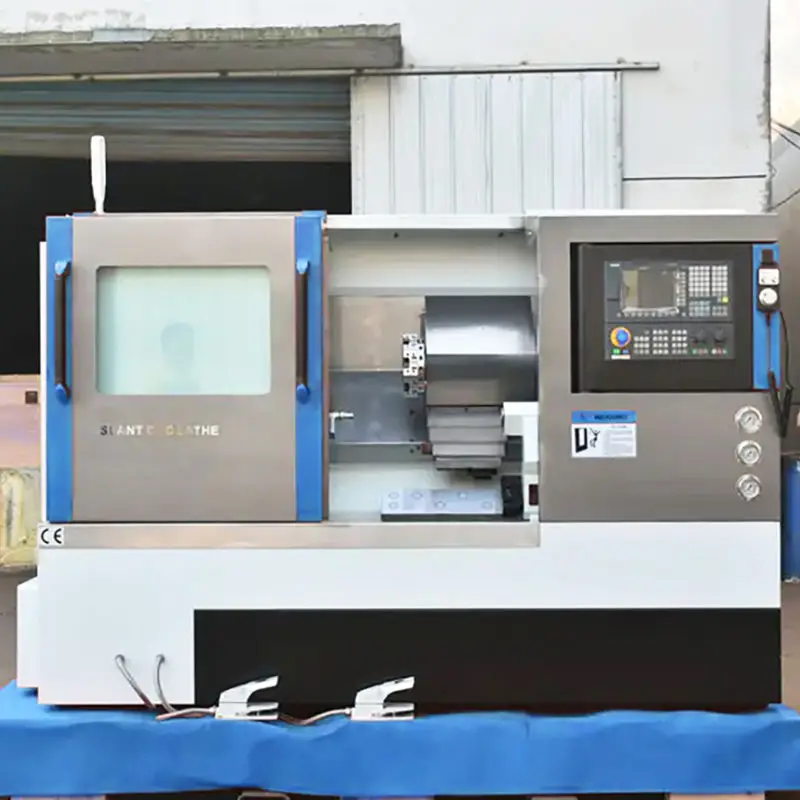

STC36L 6

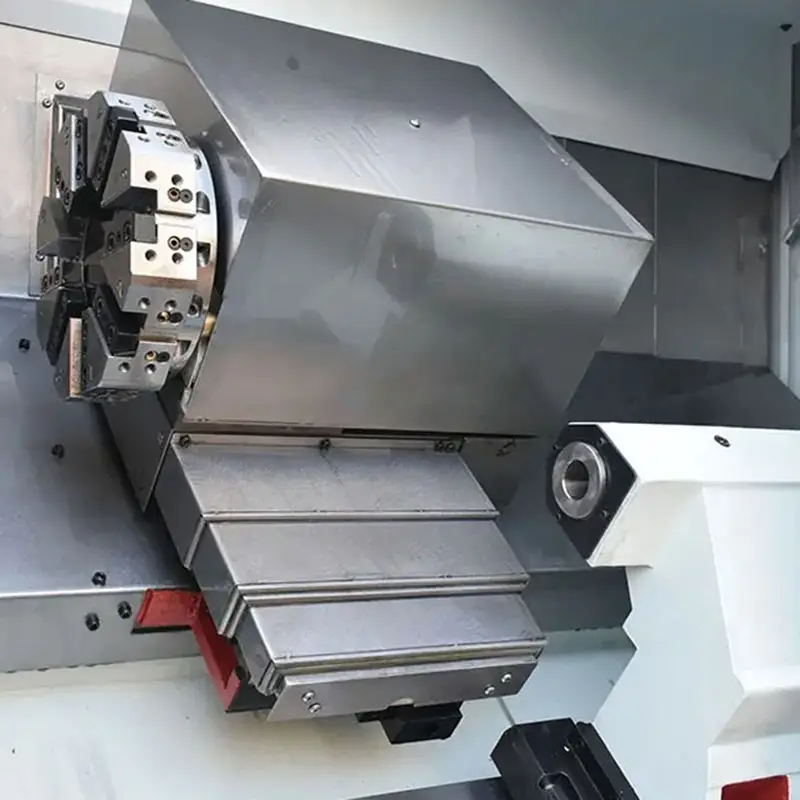

stc36l 1

Anwendungen

Diese Maschine eignet sich am besten für die Bearbeitung von Wellenteilen mit komplizierter Form, die eine hohe Präzision und Massenproduktion erfordern, z. B. in der Automobil- und Motorenzubehörindustrie, der Medizintechnik, der Mikroachsentechnik, der Elektronikkomponentenindustrie, der pneumatischen Werkzeugindustrie, der Uhrenindustrie usw.

Spezifikationen

Modell	STC32L	STC36L	STC40L
Max schwingt sich über das Bett	320 mm	360 mm	400 mm
Max über Kreuzschlitten schwingen	160 mm	200 mm	260 mm
Maximale Werkstückschnittlänge	500 mm	500/750 mm	500/750 mm
Maximale Spindelgeschwindigkeit	4000 U/min	4000 U/min	4000 U/min
Spindelnase	A2-5	A2-5 / A2-6	A2-6
Spindelbohrung	56 mm	56/66 mm	62 mm
Futtergröße	160 mm	160/200 mm	200 mm
X-Achse Reise	210 mm	210 mm	240 mm
Z-Achse Reise	500 mm	500mm	500/750 mm
Eilganggeschwindigkeit der X/Z-Achse	15 / 15m / min	15 / 15m / min	15 / 15m / min
Hydraulischer Turm	8 Stk.	8 Stk.	8 Stück (optional 12 Stück)
Maximale Werkzeuggröße	20x20mm	20x20mm	25x25mm
Reitstockhülsenweg	80 mm	80 mm	80 mm
Reitstockhülsendurchmesser/Konizität	60 mm/MT4	60 mm / MT4	75 mm/MT5
Spindelmotorleistung	5.5kw	5.5kw	7.5kw
Kühlmittelleistung	120w	120w	120w
Gesamte Größe	2650x1550x1750mm	2650x1550x1750mm	2800 / 3150x1800x1800mm
Packungsgröße	2850x1750x2150mm	2850x1750x2150mm	3000 / 3450x2000x2000mm
NW	2400 kg	2600 kg	2800 / 3000kg
GW	2700 kg	2900 kg	3100 / 3300kg
